Unverlierbares Nivellierelement M18x1 - ISO 7092
Sofort verfügbar, Lieferzeit: 2 - 5 Tage
Das unverlierbare Nivellierelement M18x1 ist die perfekte Lösung für präzises Nivellieren und Ausrichten in Maschinen und Anlagen. Gefertigt aus hochwertigem Edelstahl 1.4305 (V2A) bietet es eine robuste und langlebige Konstruktion, die auch unter herausfordernden Bedingungen zuverlässig funktioniert. Mit dem speziell entwickelten Design, das eine Nivellierschraube mit einer Kugelscheibe verbindet, wird eine feste Verbindung hergestellt, die ein Verdrehen verhindert.
Nach der Ausrichtung kann die Schraube mit dem passenden Montagewerkzeug gesichert werden, wodurch die Nivellierschraube durch die Kugelscheibe abgestützt und stabilisiert wird. Das Produkt ist für Temperaturbereiche von -40°C bis +175°C ausgelegt, sodass es vielseitig einsetzbar ist. Dank seiner geringen Abmessungen und des leichten Gewichts von nur 40 g ist es einfach zu handhaben und zu installieren.
Ob in industriellen Anwendungen oder im Maschinenbau, dieses Nivellierelement bietet Ihnen die Zuverlässigkeit und Stabilität, die Sie benötigen. Sichern Sie sich noch heute dieses hochwertige Produkt für Ihre Projekte!
Zusätzlicher Hinweis: Ein passendes Montagewerkzeug finden Sie unter der Artikelnummer 68654018M.

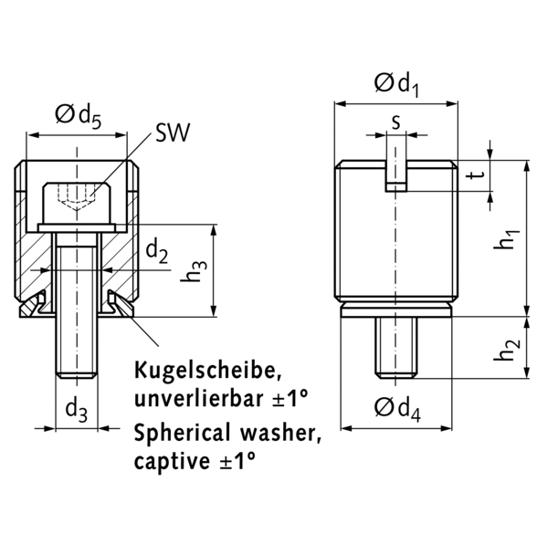

| Außendurchmesser (Kugelscheibe) [d4 ]: | 16 [mm] |
|---|---|
| Außengewinde [d1]: | M 18x1 [mm] |
| Gewicht [Gewicht ]: | 40 [g] |
| Innendurchmesser [d2 ]: | 7 [mm] |
| Länge [h1 ]: | 27,3 [mm] |
| Material: | Edelstahl (1.4305) |
| Max. Belastbarkeit (statisch) [F ]: | 10 [kN] |
| Mindesteinschraublänge [xmin. ]: | 12 [mm] |

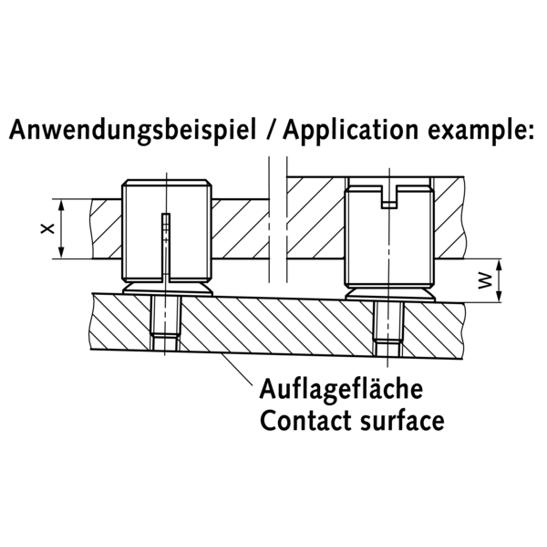

| Montageabstand (max.) [wmax. ]: | 13 [mm] |
| Nutbreite [s ]: | 2 [mm] |
| Nuttiefe [t ]: | 3 [mm] |
| Oberfläche: | Unveredelt |
| Schlüsselweite [SW ]: | 5 [mm] |
| Schraube DIN 912 [d3]: | M 6 [mm] |
| [d5 ]: | 12,6 [mm] |
| [h2 ]: | 9,6 [mm] |
| [h3 ]: | 15,4 [mm] |
| passendes Montagewerkzeug (Artikel.-Nr.): | 68654018M |
