Unverlierbares Nivellierelement M12x1 - ISO 7092
Sofort verfügbar, Lieferzeit: 2 - 5 Tage
Entdecken Sie das unverlierbare Nivellierelement M12x1, das Ihnen hilft, Maschinen und Anlagen präzise auszurichten. Hergestellt aus hochwertigem Edelstahl (1.4305 und 1.4301), garantiert dieses Produkt nicht nur Langlebigkeit, sondern auch Zuverlässigkeit bei jeder Anwendung.
Die innovative Verbindung zwischen Nivellierschraube und Kugelscheibe verhindert ein Verlust der Komponenten, während die spezielle Konstruktion sicherstellt, dass die Schraube fest angezogen werden kann. Dadurch wird die Nivellierschraube durch die unterlegte Kugelscheibe gespreizt und ist optimal gegen Verdrehen gesichert. Dies sorgt für eine stabile und gleichmäßige Ausrichtung innerhalb eines breiten Temperaturbereichs von -40°C bis +175°C.

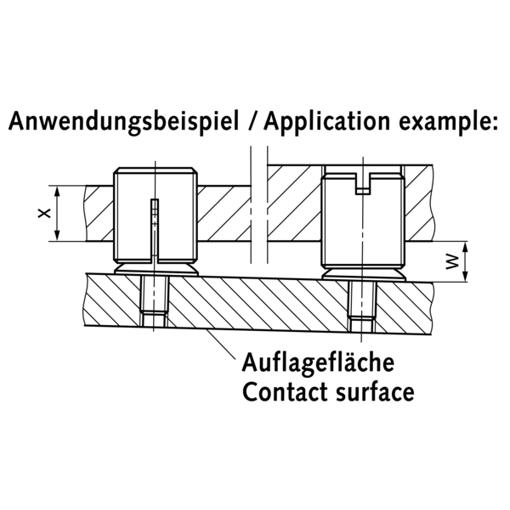

Mit einem maximalen Montageabstand von 8 mm und einer statischen Belastbarkeit bis zu 4,4 kN bietet dieses Nivellierelement die ideale Lösung für zahlreiche Anwendungen. Vertrauen Sie auf die Qualität und Präzision, die Ihnen das Nivellierelement M12x1 in Ihrer täglichen Arbeit bietet.
Anwendungs- und Montagevideo (1,5 Minuten): Lassen Sie sich von unserem informativen Video bei der Installation unterstützen.

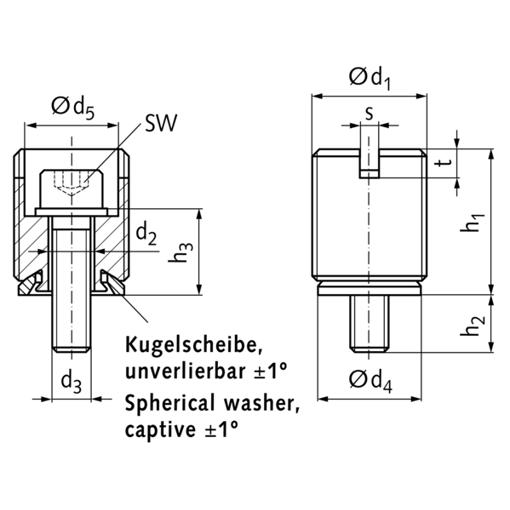

| Außendurchmesser (Kugelscheibe) [d4 ]: | 10,5 [mm] |
|---|---|
| Außengewinde [d1]: | M 12x1 [mm] |
| Gewicht [Gewicht ]: | 10 [g] |
| Innendurchmesser [d2 ]: | 4,5 [mm] |
| Länge [h1 ]: | 19,4 [mm] |
| Material: | Edelstahl (1.4305) |
| Max. Belastbarkeit (statisch) [F ]: | 4,4 [kN] |
| Mindesteinschraublänge [xmin. ]: | 8 [mm] |
| Montageabstand (max.) [wmax. ]: | 8 [mm] |
| Nutbreite [s ]: | 2 [mm] |
| Nuttiefe [t ]: | 3 [mm] |
| Oberfläche: | Unveredelt |
| Schlüsselweite [SW ]: | 3 [mm] |
| Schraube DIN 912 [d3]: | M 4 [mm] |
| [d5 ]: | 9,1 [mm] |
| [h2 ]: | 10,6 [mm] |
| [h3 ]: | 9,4 [mm] |
| passendes Montagewerkzeug (Artikel.-Nr.): | 68654012M |
