Nivellierelement unverlierbar M24x1,5 - ISO 7092
Sofort verfügbar, Lieferzeit: 2 - 5 Tage
Nivellierelement unverlierbar M24x1,5
Das Nivellierelement aus hochwertigem Edelstahl 1.4305 (V2A) ist die ideale Lösung für präzises Nivellieren und Ausrichten in Maschinen und Anlagen. Mit seiner innovativen Konstruktion, die Nivellierschraube und Kugelscheibe vereint, bietet es eine unverlierbare Verbindung, die hohe Stabilität und Sicherheit gewährleistet.
Nachdem die Ausrichtung vorgenommen wurde, kann die Schraube einfach mit dem passenden Montagewerkzeug festgezogen werden. Dies sorgt dafür, dass die Nivellierschraube durch die unterliegende Kugelscheibe gespreizt und effektiv gegen Verdrehen gesichert wird. Der Temperaturbereich von -40°C bis +175°C macht dieses Produkt besonders vielseitig einsetzbar.
Zusätzlich steht zur Verfügung: ein kurzes Anwendungs- und Montagevideo, das die Nutzung des Nivellierelements anschaulich demonstriert.
Mit einem Außengewinde von M24x1,5 mm und einer maximalen statischen Belastbarkeit von 27 kN, ist dieses Nivellierelement nicht nur robust, sondern auch leicht mit einem Gewicht von nur 70 g. Es eignet sich somit perfekt für alle Anwendungen, die sowohl Präzision als auch Langlebigkeit erfordern.

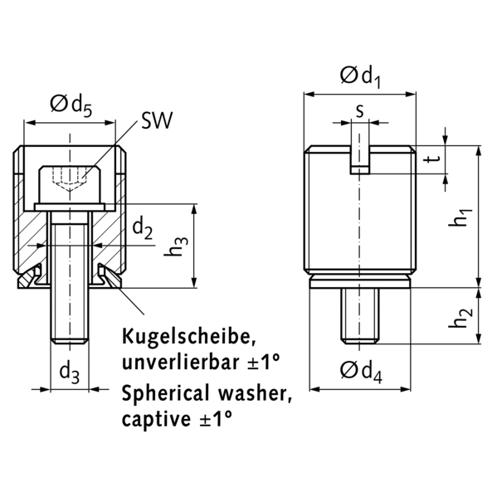

| Außendurchmesser (Kugelscheibe) [d4 ]: | 21,5 [mm] |
|---|---|
| Außengewinde [d1]: | M 24x1,5 [mm] |
| Gewicht [Gewicht ]: | 70 [g] |
| Innendurchmesser [d2 ]: | 9 [mm] |
| Länge [h1 ]: | 30,1 [mm] |
| Material: | Edelstahl (1.4305) |
| Max. Belastbarkeit (statisch) [F ]: | 27 [kN] |

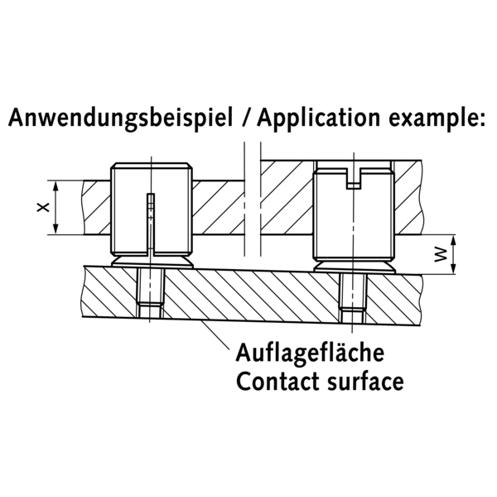

| Mindesteinschraublänge [xmin. ]: | 16 [mm] |
| Montageabstand (max.) [wmax. ]: | 16 [mm] |
| Nutbreite [s ]: | 4 [mm] |
| Nuttiefe [t ]: | 6 [mm] |
| Oberfläche: | Unveredelt |
| Schlüsselweite [SW ]: | 6 [mm] |
| Schraube DIN 912 [d3]: | M 8 [mm] |
| [d5 ]: | 19,6 [mm] |
| [h2 ]: | 12,3 [mm] |
| [h3 ]: | 17,7 [mm] |
| passendes Montagewerkzeug (Artikel.-Nr.): | 68654024M |
