Nivellierelement aus Stahl M18x1 - ISO 7092
Sofort verfügbar, Lieferzeit: 2 - 5 Tage
Produktnummer:
K2ZWQ4C
Nivellierelement aus hochwertigem Stahl
Unser Nivellierelement M18x1 bietet eine ideale Lösung zum Nivellieren und Ausrichten von Maschinen und Anlagen. Dank der brünierten Oberfläche und der präzisen Verarbeitung sorgt es für eine langlebige Nutzung und zuverlässige Ergebnisse in unterschiedlichen Anwendungen.
Mit einem Außengewinde von M18x1 und einem Innendurchmesser von 7 mm ist dieses Produkt einfach zu montieren und optimal auf diverse Anforderungen abgestimmt. Die robuste Innensechskantschraube wird durch eine Unterlegscheibe und eine einsatzgehärtete Kugelscheibe ergänzt, die dafür sorgt, dass die Nivellierschraube nach dem Ausrichten sicher fixiert werden kann.
Das Nivellierelement ist vielfältig einsetzbar und hält Temperaturen von -40°C bis +175°C stand, was es besonders flexibel macht. Die statische Belastbarkeit von bis zu 10 kN gewährleistet eine hohe Stabilität, während das geringe Gewicht von nur 40 g eine einfache Handhabung ermöglicht.
Für eine optimale Montage empfehlen wir die Nutzung des passenden Montagewerkzeugs mit der Artikelnummer 68654018M. Vertrauen Sie auf die Qualität und Präzision unseres Nivillierelements und verbessern Sie die Effizienz Ihrer Anwendungen!
Unser Nivellierelement M18x1 bietet eine ideale Lösung zum Nivellieren und Ausrichten von Maschinen und Anlagen. Dank der brünierten Oberfläche und der präzisen Verarbeitung sorgt es für eine langlebige Nutzung und zuverlässige Ergebnisse in unterschiedlichen Anwendungen.
Mit einem Außengewinde von M18x1 und einem Innendurchmesser von 7 mm ist dieses Produkt einfach zu montieren und optimal auf diverse Anforderungen abgestimmt. Die robuste Innensechskantschraube wird durch eine Unterlegscheibe und eine einsatzgehärtete Kugelscheibe ergänzt, die dafür sorgt, dass die Nivellierschraube nach dem Ausrichten sicher fixiert werden kann.
Das Nivellierelement ist vielfältig einsetzbar und hält Temperaturen von -40°C bis +175°C stand, was es besonders flexibel macht. Die statische Belastbarkeit von bis zu 10 kN gewährleistet eine hohe Stabilität, während das geringe Gewicht von nur 40 g eine einfache Handhabung ermöglicht.
Für eine optimale Montage empfehlen wir die Nutzung des passenden Montagewerkzeugs mit der Artikelnummer 68654018M. Vertrauen Sie auf die Qualität und Präzision unseres Nivillierelements und verbessern Sie die Effizienz Ihrer Anwendungen!

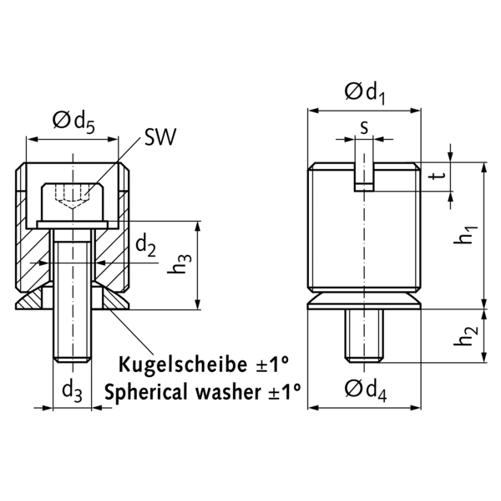

| Außendurchmesser (Kugelscheibe) [d4 ]: | 17 [mm] |
|---|---|
| Außengewinde [d1]: | M 18x1 [mm] |
| Gewicht [Gewicht ]: | 40 [g] |
| Innendurchmesser [d2 ]: | 7 [mm] |
| Länge [h1 ]: | 26,8 [mm] |
| Material: | Stahl |
| Max. Belastbarkeit (statisch) [F ]: | 10 [kN] |

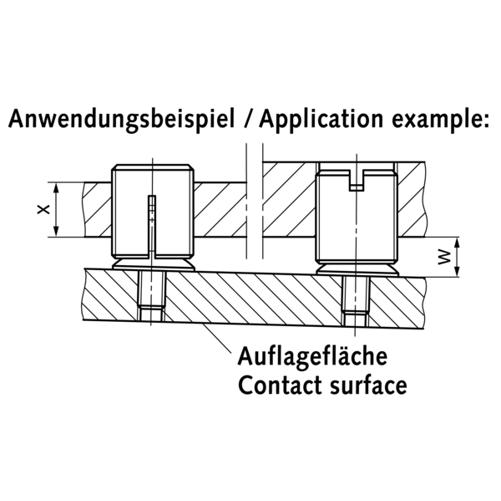

| Mindesteinschraublänge [xmin. ]: | 12 [mm] |
| Montageabstand (max.) [wmax. ]: | 13 [mm] |
| Nutbreite [s ]: | 2 [mm] |
| Nuttiefe [t ]: | 3 [mm] |
| Oberfläche: | Brüniert |
| Schlüsselweite [SW ]: | 5 [mm] |
| Schraube DIN 912 [d3]: | M 6 [mm] |
| [d5 ]: | 12,6 [mm] |
| [h2 ]: | 10,1 [mm] |
| [h3 ]: | 14,9 [mm] |
| passendes Montagewerkzeug (Artikel.-Nr.): | 68654018M |
