Nivellierelement M36x1,5 aus Stahl - ISO 7092
Sofort verfügbar, Lieferzeit: 2 - 5 Tage
Produktnummer:
5Z2KQA7
Nivellierelement aus Stahl M36x1,5
Entdecken Sie unser hochwertiges Nivellierelement aus brüniertem Stahl, das speziell für präzises Nivellieren und Ausrichten in Maschinen und Anlagen entwickelt wurde. Dieses Produkt überzeugt durch seine robuste Konstruktion, bestehend aus einer Nivellierschraube und einer Innensechskantschraube, die mit einer Einsatzgehärteten Kugelscheibe und einer Unterlegscheibe kombiniert ist.
Nach dem Ausrichten wird die Schraube mit einem passenden Montagewerkzeug fest angezogen, sodass die Kugelscheibe das Verdrehen effektiv verhindert und die Stabilität gewährleistet bleibt. Mit einer beeindruckenden Belastbarkeit von bis zu 70 kN ist dieses Nivellierelement für eine Vielzahl von Anwendungen bestens geeignet.
Das Nivellierelement arbeitet zuverlässig im Temperaturbereich von -40°C bis +175°C und bietet somit eine hohe Flexibilität für alle Einsatzbedingungen.
Optimieren Sie Ihre Maschinen und Anlagen mit diesem zuverlässigen Nivellierelement, das nicht nur durch seine Funktionalität besticht, sondern auch durch seine Langlebigkeit und Widerstandsfähigkeit.
Videoanleitung zur Anwendung und Montage (1,5 Minuten):
Entdecken Sie unser hochwertiges Nivellierelement aus brüniertem Stahl, das speziell für präzises Nivellieren und Ausrichten in Maschinen und Anlagen entwickelt wurde. Dieses Produkt überzeugt durch seine robuste Konstruktion, bestehend aus einer Nivellierschraube und einer Innensechskantschraube, die mit einer Einsatzgehärteten Kugelscheibe und einer Unterlegscheibe kombiniert ist.
Nach dem Ausrichten wird die Schraube mit einem passenden Montagewerkzeug fest angezogen, sodass die Kugelscheibe das Verdrehen effektiv verhindert und die Stabilität gewährleistet bleibt. Mit einer beeindruckenden Belastbarkeit von bis zu 70 kN ist dieses Nivellierelement für eine Vielzahl von Anwendungen bestens geeignet.
Das Nivellierelement arbeitet zuverlässig im Temperaturbereich von -40°C bis +175°C und bietet somit eine hohe Flexibilität für alle Einsatzbedingungen.
Optimieren Sie Ihre Maschinen und Anlagen mit diesem zuverlässigen Nivellierelement, das nicht nur durch seine Funktionalität besticht, sondern auch durch seine Langlebigkeit und Widerstandsfähigkeit.
Videoanleitung zur Anwendung und Montage (1,5 Minuten):

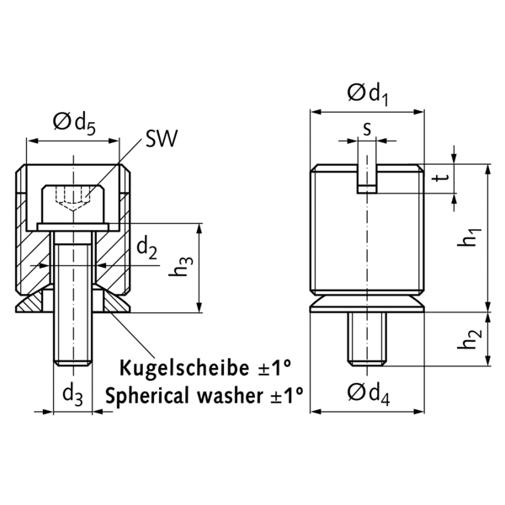

| Außendurchmesser (Kugelscheibe) [d4 ]: | 36 [mm] |
|---|---|
| Außengewinde [d1]: | M 36x1,5 [mm] |
| Gewicht [Gewicht ]: | 240 [g] |
| Innendurchmesser [d2 ]: | 18 [mm] |
| Länge [h1 ]: | 45,7 [mm] |
| Material: | Stahl |
| Max. Belastbarkeit (statisch) [F ]: | 70 [kN] |

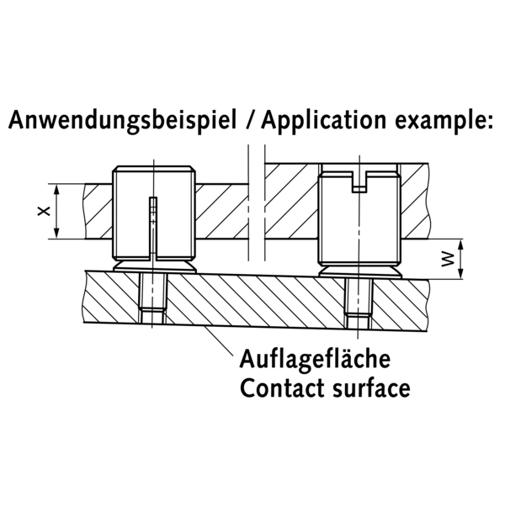

| Mindesteinschraublänge [xmin. ]: | 24 [mm] |
| Montageabstand (max.) [wmax. ]: | 19 [mm] |
| Nutbreite [s ]: | 4 [mm] |
| Nuttiefe [t ]: | 6 [mm] |
| Oberfläche: | Brüniert |
| Schlüsselweite [SW ]: | 14 [mm] |
| Schraube DIN 912 [d3]: | M 16 [mm] |
| [d5 ]: | 31,6 [mm] |
| [h2 ]: | 15,8 [mm] |
| [h3 ]: | 24,2 [mm] |
| passendes Montagewerkzeug (Artikel.-Nr.): | 68654036M |
Eigenschaften "Nivellierelement M36x1,5 aus Stahl - ISO 7092"
| Außendurchmesser (Kugelscheibe) [d4 ]: | 36 [mm] |
|---|---|
| Außengewinde [d1]: | M 36x1,5 [mm] |
| Gewicht [Gewicht ]: | 240 [g] |
| Innendurchmesser [d2 ]: | 18 [mm] |
| Länge [h1 ]: | 45,7 [mm] |
| Material: | Stahl |
| Max. Belastbarkeit (statisch) [F ]: | 70 [kN] |
| Mindesteinschraublänge [xmin. ]: | 24 [mm] |
| Montageabstand (max.) [wmax. ]: | 19 [mm] |
| Nutbreite [s ]: | 4 [mm] |
| Nuttiefe [t ]: | 6 [mm] |
| Oberfläche: | Brüniert |
| Schlüsselweite [SW ]: | 14 [mm] |
| Schraube DIN 912 [d3]: | M 16 [mm] |
| [d5 ]: | 31,6 [mm] |
| [h2 ]: | 15,8 [mm] |
| [h3 ]: | 24,2 [mm] |
| passendes Montagewerkzeug (Artikel.-Nr.): | 68654036M |
