Nivellierelement Edelstahl M30x1,5 - ISO 7092
Sofort verfügbar, Lieferzeit: 2 - 5 Tage
Robustes Nivellierelement aus Edelstahl für vielseitige Anwendungen
Das Nivellierelement 68654030A2 besteht aus hochwertigem Edelstahl 1.4305 (V2A) und bietet durch die Kugelscheibe sowie die Innensechskantschraube mit Unterlegscheibe eine optimale Lösung zum Nivellieren und Ausrichten in Maschinen und Anlagen. Es ist ein unverzichtbares Hilfsmittel für Fachleute, die Präzision und Langlebigkeit schätzen.
Das Produkt überzeugt durch seine einfache Handhabung: Nach dem Ausrichten wird die Nivellierschraube mithilfe des Montagewerkzeugs festgezogen, wodurch sie sich sicher gegen Verdrehen spannt. Der große Temperaturbereich von -40 °C bis +175 °C ermöglicht den Einsatz in unterschiedlichen Umgebungen.
Zusätzlich zu der hohen Belastbarkeit von bis zu 40 kN bietet das Nivellierelement eine handliche Größe, die eine unkomplizierte Montage gewährleistet. Mit einem Außengewinde von M30x1,5 mm und der passenden Montagewerkzeugnummer 68654030M ist es ideal für Ihre Anforderungen in der Industrie.
Erleben Sie die Vorteile dieses zuverlässigen Nivellierelements und optimieren Sie Ihre Maschineninstallation auf höchstem Niveau.
Entdecken Sie unser Anwendungs- und Montagevideo, um die einfache Handhabung des Nivellierelements in nur 1,5 Minuten zu sehen!

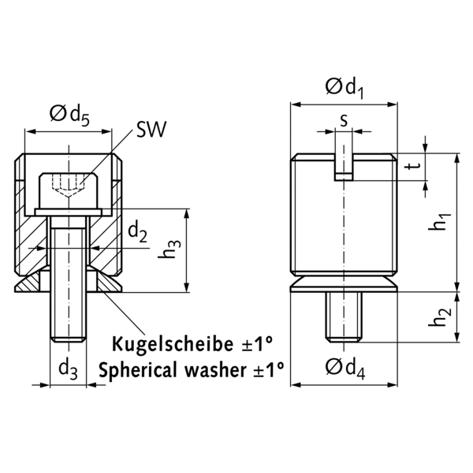

| Außendurchmesser (Kugelscheibe) [d4 ]: | 30 [mm] |
|---|---|
| Außengewinde [d1]: | M 30x1,5 [mm] |
| Gewicht [Gewicht ]: | 130 [g] |
| Innendurchmesser [d2 ]: | 13 [mm] |
| Länge [h1 ]: | 32,6 [mm] |
| Material: | Edelstahl (1.4305) |
| Max. Belastbarkeit (statisch) [F ]: | 40 [kN] |

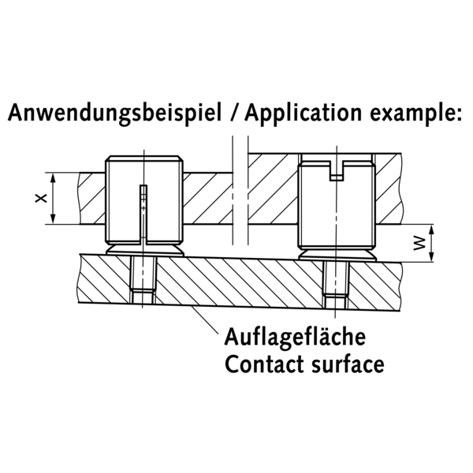

| Mindesteinschraublänge [xmin. ]: | 20 [mm] |
| Montageabstand (max.) [wmax. ]: | 17 [mm] |
| Nutbreite [s ]: | 4 [mm] |
| Nuttiefe [t ]: | 6 [mm] |
| Oberfläche: | Unveredelt |
| Schlüsselweite [SW ]: | 10 [mm] |
| Schraube DIN 912 [d3]: | M 12 [mm] |
| [d5 ]: | 25,6 [mm] |
| [h2 ]: | 20,4 [mm] |
| [h3 ]: | 19,6 [mm] |
| passendes Montagewerkzeug (Artikel.-Nr.): | 68654030M |
