Nivellierelement Edelstahl M24x1,5 - ISO 7092
Sofort verfügbar, Lieferzeit: 2 - 5 Tage
Nivellierelement Edelstahl M24x1,5
Dieses hochwertige Nivellierelement aus Edelstahl 1.4305 (V2A) ist die ideale Lösung für Präzisionsarbeiten in Maschinen und Anlagen. Mit einer robusten Konstruktion, die eine Nivellierschraube, eine Innensechskantschraube mit einer Unterlegscheibe sowie eine Kugelscheibe umfasst, ermöglicht es Ihnen, Ihre Projekte mit Leichtigkeit auszurichten und zu nivellieren.
Dank der durchdachten Konstruktion wird die Nivellierschraube nach dem Ausrichten mit einem geeigneten Montagewerkzeug sicher angezogen. Die integrierte Kugelscheibe sorgt dafür, dass die Schraube stabil bleibt und verhindert ein Verdrehen. Ein weitreichender Temperaturbereich von -40°C bis +175°C macht dieses Produkt vielseitig einsetzbar und zuverlässig in verschiedenen Umgebungen.
Für eine unterstützende Montage finden Sie zudem ein detailliertes Anwendungs- und Montagevideo, das Ihnen in einer Minute die korrekte Handhabung demonstriert.
Entscheiden Sie sich für das Nivellierelement Edelstahl M24x1,5, um in Ihren Projekten höchste Präzision zu erreichen und einen stabilen, zuverlässigen Halt zu gewährleisten.

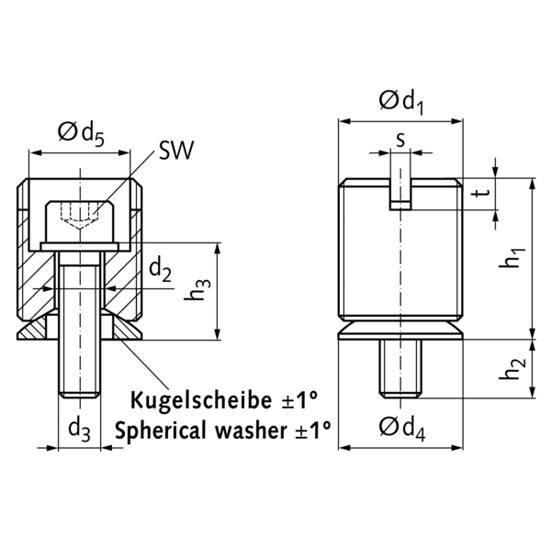

| Außendurchmesser (Kugelscheibe) [d4 ]: | 24 [mm] |
|---|---|
| Außengewinde [d1]: | M 24x1,5 [mm] |
| Gewicht [Gewicht ]: | 70 [g] |
| Innendurchmesser [d2 ]: | 9 [mm] |
| Länge [h1 ]: | 31,1 [mm] |
| Material: | Edelstahl (1.4305) |
| Max. Belastbarkeit (statisch) [F ]: | 27 [kN] |
| Mindesteinschraublänge [xmin. ]: | 16 [mm] |

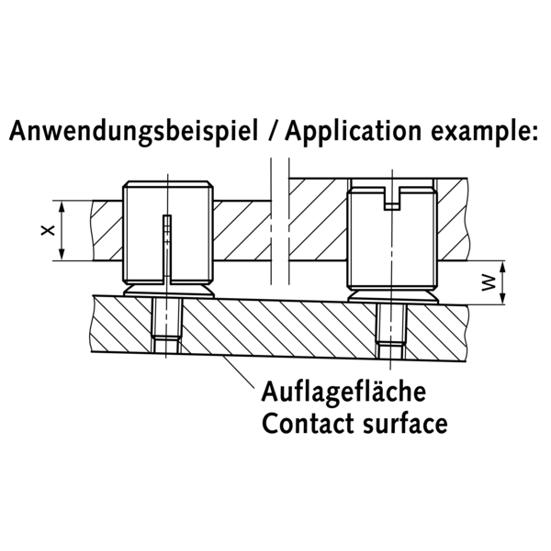

| Montageabstand (max.) [wmax. ]: | 16 [mm] |
| Nutbreite [s ]: | 4 [mm] |
| Nuttiefe [t ]: | 6 [mm] |
| Oberfläche: | Unveredelt |
| Schlüsselweite [SW ]: | 6 [mm] |
| Schraube DIN 912 [d3]: | M 8 [mm] |
| [d5 ]: | 19,6 [mm] |
| [h2 ]: | 11,3 [mm] |
| [h3 ]: | 18,7 [mm] |
| passendes Montagewerkzeug (Artikel.-Nr.): | 68654024M |
