Edelstahl Splintbolzen 30x77x68,2 mm - ISO 7089
Sofort verfügbar, Lieferzeit: 2 - 5 Tage

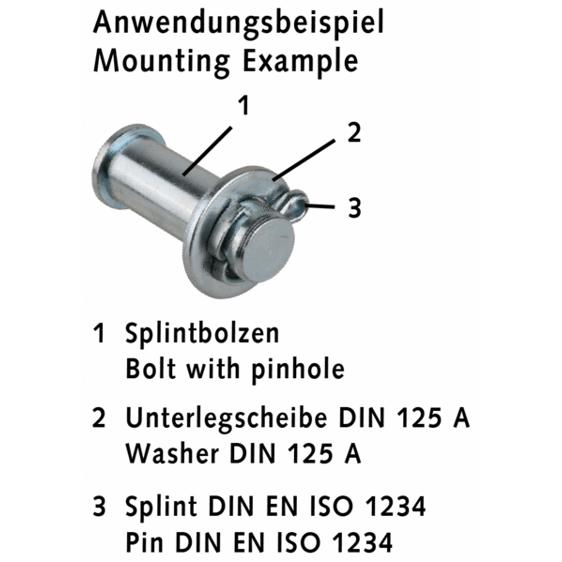

Der Splintbolzen 30x77x68,2 aus hochwertigem Edelstahl 1.4301 (V2A) ist Ihre zuverlässige Lösung zur Übertragung von radialen Kräften in Anwendungen mit gelegentlichen Schwenkbewegungen, wie beispielsweise in Gabelgelenken. Dank des praktischen Splintlochs lässt sich dieser Bolzen unkompliziert mit einem Einmal-Splint gemäß DIN EN ISO 1234 oder einem Dauersplint (Federstecker) sichern. Für eine optimale Stabilität empfiehlt sich die Verwendung in Kombination mit einer Unterlegscheibe nach DIN EN ISO 7089.

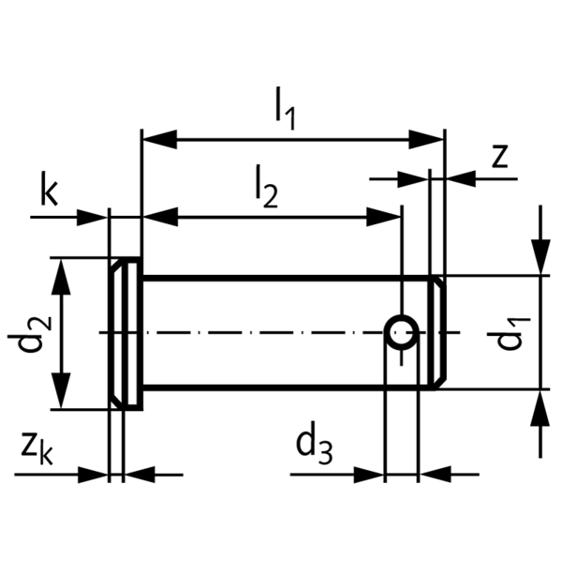

Die unveredelte Oberfläche sorgt für eine hohe Widerstandsfähigkeit und Langlebigkeit. Mit einem Bolzendurchmesser von 30 mm und einer Länge von 77 mm ist er ideal für verschiedene Anwendungen geeignet. Der Flanschdurchmesser beträgt 36 mm, während die Flanschbreite 5,5 mm misst. Der Abstand vom Flansch zur Mittelachse der Bohrung beträgt präzise 68,2 mm.
Vertrauen Sie auf unsere Qualität für Ihre Projekte – der Splintbolzen vereint Funktionalität mit einem durchdachten Design, welches nicht nur technische Anforderungen erfüllt, sondern auch leicht zu handhaben ist.
| Abstand Flansch zur Mittelachse Bohrung [l2+0,5]: | 68,2 [mm] |
|---|---|
| Bohrung [d3H14]: | 6,3 [mm] |
| Bolzendurchmesser [d1h11]: | 30 [mm] |
| Fasenbreite Bolzen [z]: | 2 [mm] |
| Fasenbreite Flansch [zk]: | 3 [mm] |
| Flanschbreite [kjs14]: | 5,5 [mm] |
| Flanschdurchmesser [d2h14]: | 36 [mm] |
| Gewicht: | 428 [g] |
| Länge ohne Kopf [l1js15]: | 77 [mm] |
| Material: | Edelstahl (1.4301) |
| Oberfläche: | Unveredelt |
